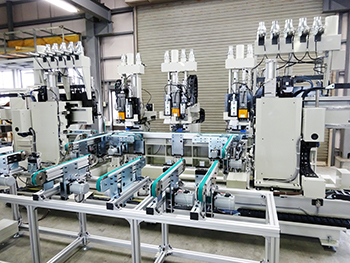

クローゼット扉 NC蝶番加工機
仕様
加工範囲 |
幅280~600mm×長さ1140~2700mm 厚さ25.4mm,26mm~MAX30mm 同時3軸(No.1~3) 加工可能長さ1470mm以上 (蝶番ピッチ700mm,蝶番位置端面より100mm) |
ワーク測定 | 幅・厚さ・ソリ(3ヶ所) |
No.1加工ユニット |
φ50&4軸穴加工 1.5Kwモータ×1 ルータ正転加工 3.0Kw高周波モータ×1 |
No.2加工ユニット |
φ50&4軸穴加工 1.5Kwモータ×1 ルータ正転加工 3.0Kw高周波モータ×1 ボーリング加工 0.65Kw高周波モータ×1 |
No.3加工ユニット |
φ50×4軸穴加工 1.5Kwモータ×1 ルータ正転加工 3.0Kw高周波モータ×1 |
No.4加工ユニット |
ルータ正転加工 3.0Kw高周波モータ×1 ルータ逆転加工 3.0Kw高周波モータ×1 ボーリング加工 0.65Kw高周波モータ×2 ピボット穴加工 1.5Kwモータ×1 |
No.5加工ユニット |
ルータ正転加工 3.0Kw高周波モータ×1 ルータ逆転加工 3.0Kw高周波モータ×1 ボーリング加工 0.65Kw高周波モータ×2 ピボット穴加工 1.5Kwモータ×1 |
位置決め装置 | 三菱製16軸制御 |
重量 | 約3500kg |
