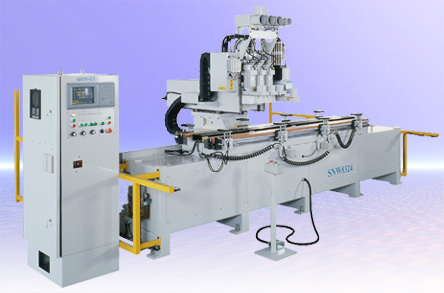

NCドア加工機

SNW8324


特徴

前後の定規使用により、左右のドア枠加工(蝶番・ラッチ加工・ビス加工)が1set単位で加工可能

機械仕様

加工材料

幅173mm(2枚)×長さ2450mm×厚さ30mm

加工ストローク
(速度)

X軸

2900mm(50m/min)

Y軸

680mm(40m/min)

Z軸

200mm(8m/min)

加工軸

ルータ軸

2.2kw(18000rpm)× 3

ドリル軸

0.75kw × 1
30mmピッチ5軸(個別下降)

位置決め装置

三菱製 3軸制御NC装置

エアー所要圧力

5~7kg/cm2

電源

3相200V (50/60Hz)
