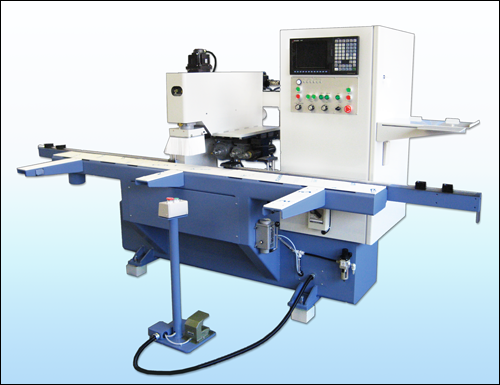

NCドア加工機
3軸型 SND3301D
4軸型 SND4301D

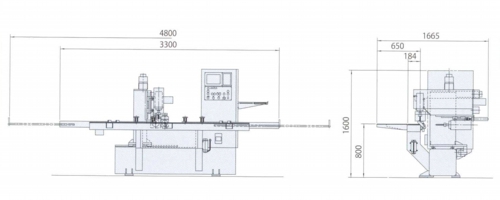

寸法
SND4301D/3301Dの特徴
ドア取っ手穴加工、蝶番カキ、フランス落し、吊り戸金具、明りとり穴などの加工が、本機ですばやくできます。
当社開発の対話型ソフトにより、初心者の方にも簡単にプログラム作成ができ、入力から加工までが迅速に行えます。

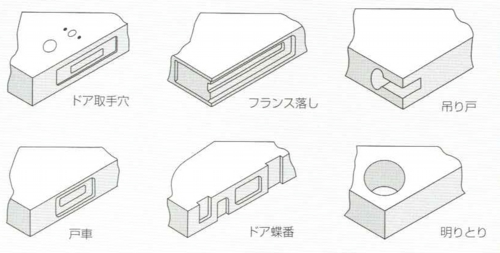

加工例
機械仕様
垂直軸 |
2.2Kw高周波モータ × 1 |
水平軸 |
3.7Kw高周波モータ × 1 |
加工ストローク |
X軸: 330mm |
位置決め |
三菱電機製 3軸NC制御 |
所要エアー圧力 |
0.5Mpa |
電源 |
3相200V 50/60Hz |
機械寸法 |
長さ 4800mm × 幅 1665mm × 高さ 1600mm |
重量 |
1100Kg |
