NCボーリング機

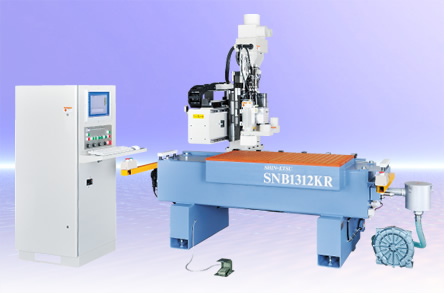

SNB1312KR
特徴
- パソコンNCによりデーター入力・グラフィックス表示
- 左右対称加工は両サイドのスタートスイッチにより選択
- パネル移動(X方向)により2400mmまで加工が可能
- コンパクト設計
機械仕様
加工材料 |
MAX 幅 650(600)mm × 長さ 1200mm × 厚さ 50mm |
|
加工軸 |
ルータ軸 |
2.2kw-2P (18000rpm) |
ボーリング軸 |
0.75kw (3600rpm) |
|
垂直軸:30mmピッチ、個別下降3軸 |
||
水平軸:左右方向各1軸、計2軸 |
||
移動ストローク |
X軸:1400mm (40m/min) |
|
Y軸:770mm (40m/min) |
||
Z軸:140mm (8m/min) |
||
位置決め装置 |
三菱製 3軸制御NC装置 |
|
エアー圧力 |
0.5Mpa |
|
電源 |
3相200V (50/60Hz) |
|

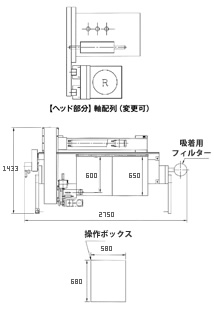

機械寸法 |
長さ 1750mm × 幅 1433mm × 高さ 1986mm |

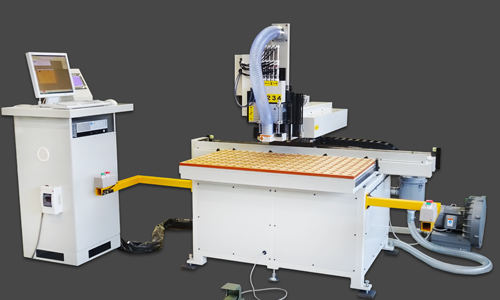

4軸ボーリング機
仕様
加工材料 | 幅650mm×長さ1200mm 厚さ50mm |
加工軸 ドリル軸 |
0.75Kw 30mmピッチ4軸(各軸個別下降) 3600rpm |
