NCドア加工機

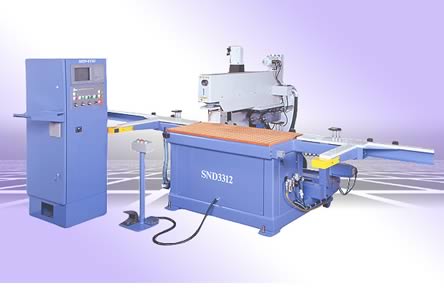

3軸型 SND3312



特徴

パターンソフトにより簡単にNC加工ができます。

NCボーリング機として

NCドア加工機として

NCルーター加工機として

機械仕様

垂直軸

ルータ軸

2.2kw高周波モータ × 1

水平軸

ルータ軸

3.7kw高周波モータ × 1
2.2kw高周波モータ × 1

加工ストローク

X軸

1200mm (フルカバー)

Y軸

垂直軸 650mm
水平軸 105mm

Z軸

60mm

材料固定

エアーシリンダ(4箇所)・吸着ブロワ(2.2kw)

NC装置

三菱製 3軸制御
