縁貼り機

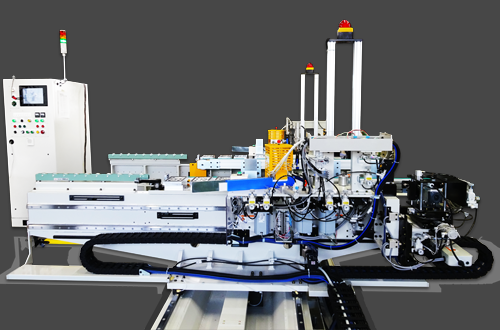

パネル固定式縁貼機 SNEW7124
特徴

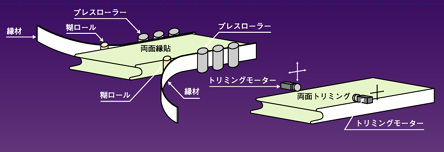

数値制御+倣い加工によるS曲線部トリミング加工
仕様
ワーク寸法 |
幅 250mm ~ 650mm |
縁材厚 |
0.5mm |
ワークの固定 |
吸着ユニット8箇所 |
縁貼ユニット |
糊タンク容量:1000cc |
トリミング |
エアーモータ:20000rpm |
コラム移動 |
移動幅:500~2450mm |
バスライン |
850mm × 900mm |
重量 |
約2500kg |
仕様
ワーク寸法 | 幅250~650mm×長さ500~2450mm×厚み12~37mm |
ワーク固定 | エアーシリンダー2ヶ所 |
トリミングユニット |
エアートリーマー 20000rpm×2 トリミングスピード 0.6~3m/min 戻りスピード 8m/min 移動モーター 0.2Kwサーボモーター×2 Z軸移動モーター 0.1Kwサーボモーター×2 |
移動ユニット | スピード 10m/min 移動モーター 0.4Kwサーボモーター |
パスライン | 850mm |
重量 | 約500kg |
仕様
ワーク寸法 | 幅250~650mm×長さ580~3100mm×厚み12~37mm |
ワーク固定 | 吸着ユニット8ヶ所(4×2) |
真空ポンプ | 2.2Kw |
縁材 | 0.8mm(高圧メラミン)/ホルダー30枚以上 |
縁貼ユニット |
縁材送りモータ 40w×2 ノリローラーモータ 90w×2 ノリタンク容量 1000cc×2 ノリタンクヒータ 1Kw×2 プレスローラーモータ 90w×2 縁貼スピード 6m/min 戻りスピード 15m/min 移動モータ 0.4Kwサーボモータ×2 |
トリミングユニット |
トリミングモータ 1.0Kw高周波モータ×2 トリミングスピード 0.6~3m/min 戻りスピード 15m/min 移動モータ 0.4Kwサーボモータ×2 Z軸移動モータ 0.4Kwサーボモータ×2 |
右ベースユニット |
スピード 10m/min 移動モータ 1.0Kwサーボモータ |
搬出コンベア | スピード 18m/min 搬出モータ 0.09Kwモータ×2 |
重量 | 約3000kg |
