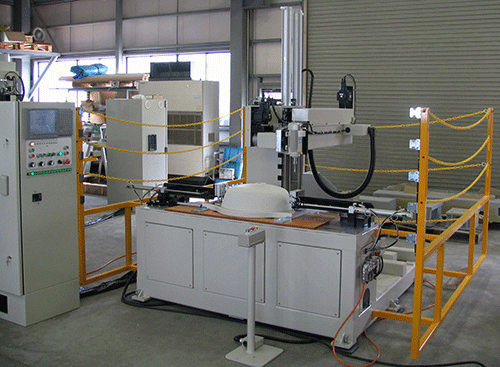

洗面台 NC穴加工機
仕様
ワーク寸法 | MAX 幅950mm×奥行950mm×高さ286mm |
ワーク固定 | 治具にはめ込み固定 |
加工軸 |
①バリ取用 3相 2P 3.7Kwモーター φ305チップソー ②ポケット穴用(水平) 1.0Kw高周波モーター(コレットφ12) 0~10°(CCW)傾斜可 ③ 水栓・排水穴用(垂直) 3.7Kw高周波モーター(コレットφ16) 0~10°(CW)傾斜可 |
NC装置 | 5軸制御(三菱製) |
制御軸速度 |
X軸 20m/min(max) Y軸 20m/min(max) Z軸 10m/min(max) A軸 10rpm B軸 10rpm |
サーボモーター |
X軸 1.0Kw Y軸 0.5Kw Z軸 0.5Kw A軸 0.2Kw(水平軸傾斜) B軸 0.2Kw(垂直軸傾斜) |
パスライン | 750mm |
重量 | 約3500kg |
