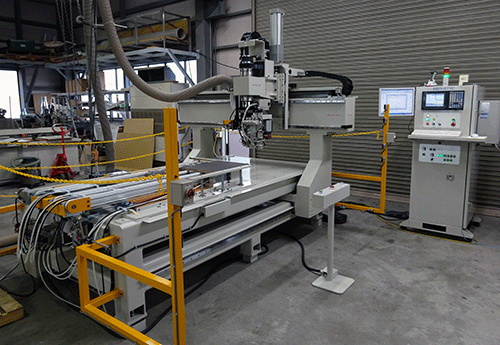

サイドパネル NCトリミング機


仕様


ワーク寸法

幅200~1300mm×長さ300~1300mm×厚み15~35mm
テープ厚み 0.4~1.0mm
パネルの固定 吸着ユニット(8ヶ所)
送り速度 X軸 25m/min
Y軸 25m/min
Z軸 10m/min
C軸 6m/min

エンドカット


モーター 0.65Kw
回転数  12000rpm
ノコ径  φ100

トリミング


モーター    0.75Kw
回転数     8000rpm
トリミング速度 ~6m/min
真空ポンプ 2.2Kw
NC装置 三菱製 4軸制御
重量 約2800Kg
